CVE-2017-13028#

Description#

CVE-2017-13028

Aggregating intelligence...

PRODUCT...
ASSIGNER...
PUBLISHED...
UPDATED...
CVSS N/A
--
NONE

Compile#

Download#

Terminal window
git clone https://github.com/the-tcpdump-group/tcpdump.git && cd tcpdump
git checkout tcpdump-4.9.2

阅读 README 我们可知，要编译 TCPdump 需要先编译 libpcap 。由于 TCPdump-4.9.2 的最后一次提交是九年前的，因此对应的最匹配的 libpcap 应该是十年前的 1.8.1 版本。

Terminal window
git clone https://github.com/the-tcpdump-group/libpcap.git && cd libpcap
git checkout libpcap-1.8.1

Build#

根据 chall 的说明，我们需要开启 ASAN 来 fuzz，故配置的时候需要加入 AFL_USE_ASAN=1 变量。

Terminal window
CC=clang CXX=clang++ CFLAGS="-O0 -g -fno-inline -fno-builtin -fno-omit-frame-pointer" CXXFLAGS="$CFLAGS" ./configure --enable-shared=no --prefix="$(realpath ../workshop/libpcap-debug)" --disable-bluetooth --disable-dbus
make -j`nproc` && make install
make clean


AFL_USE_ASAN=1 CC=afl-clang-lto CXX=afl-clang-lto++ ./configure --enable-shared=no --prefix="$(realpath ../workshop/libpcap-fuzz)" --disable-bluetooth --disable-dbus
AFL_USE_ASAN=1 make -j`nproc` && AFL_USE_ASAN=1 make install

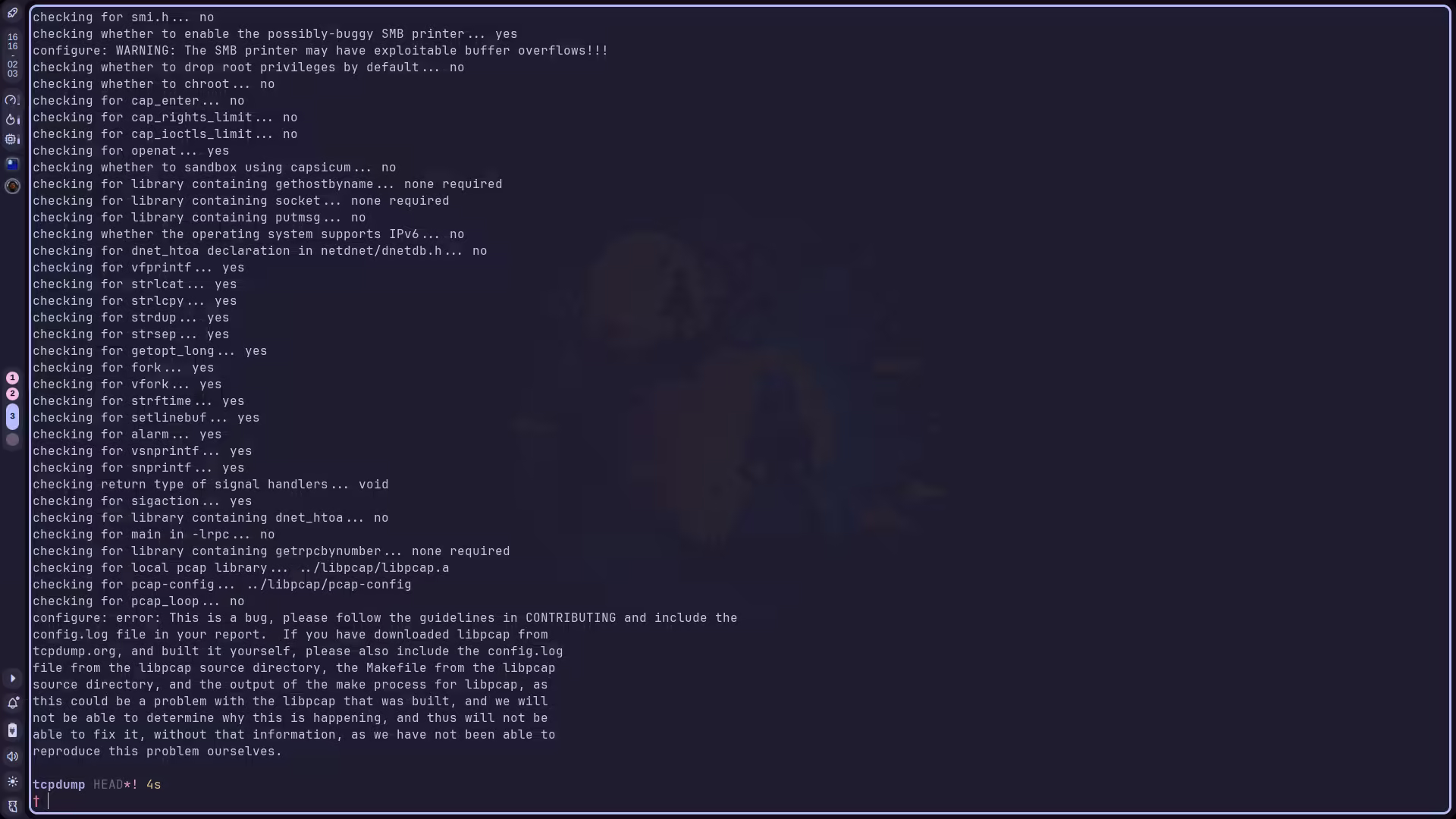

接下来编译 tcpdump，遇到如下报错：

原因是它忽略了我们传入的 LDFLAGS 和 CPPFLAGS，强制要求 libpcap 的目录和 tcpdump 在同级，且名字固定为 libpcap 。解决方法是使用 --with-system-libpcap 参数。虽然我们的 libpcap 是安装到自定义路径，而非系统级安装的，但是用了这个参数后，如果系统目录下没找到 libpcap，它就会去我们传入的环境变量里找。

然后又遇到了新的问题：

我们可以通过 config.log 查看详细报错信息：

可见报错原因是 ISO C99 之后不再支持隐式声明导致的。解决方法是通过 -Wno-error=implicit-int 告诉编译器将 implicit-int 的错误当成 warning 处理，而非 error 。

Terminal window
CC=clang \
CXX=clang++ \
CFLAGS="-O0 -g -fno-inline -fno-builtin -fno-omit-frame-pointer \
        -Wno-error=implicit-int" \
CXXFLAGS="$CFLAGS" \
LDFLAGS="-L$(realpath ../workshop/libpcap-debug/lib)" \
CPPFLAGS="-I$(realpath ../workshop/libpcap-debug/include)" \
./configure \
  --prefix="$(realpath ../workshop/tcpdump-debug)" \
  --with-system-libpcap

现在 configure 阶段是通过了，make 一下，又是一堆报错：

大概翻了一下，错误种类还不少，一个个解决吧。

首先是部分文件报 incomplete element type 'const struct tok'。这是因为编译器只看到了声明没有看到定义，不知道这个结构体的具体成员有什么，我们只需要在每个报这样错误的文件中加入完整定义即可。

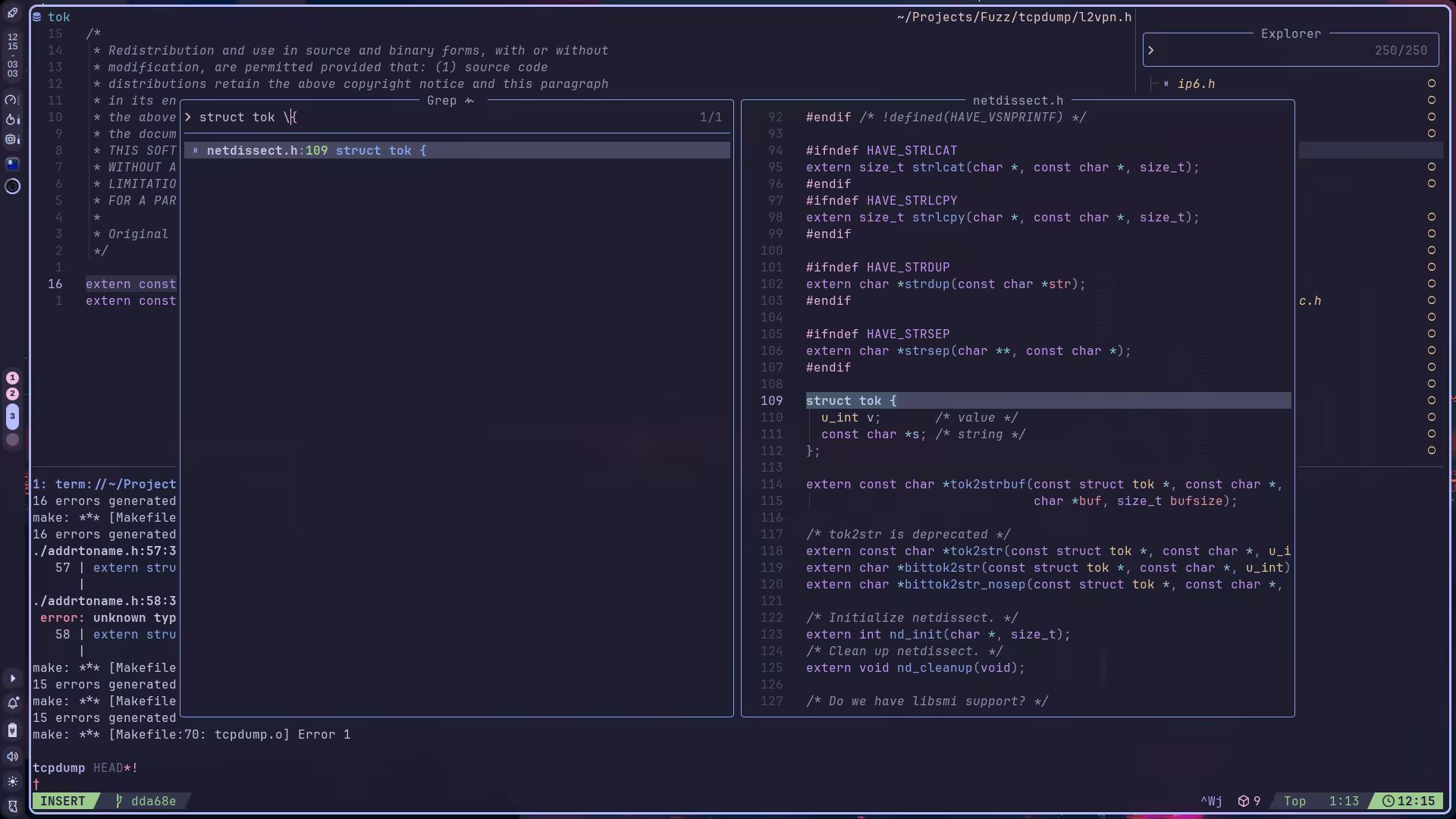

先 grep 一下，可知这个 struct tok 定义在 netdissect.h 中：

那我们直接在报错的文件 l2vpn.h 中加入 #include "netdissect.h" 就好了。

接下来是有些文件报 unknown type name 'uint32_t' 这种错，直接在报错的那个文件里加入 #include <stdint.h> 即可。

对于 incomplete type 'struct in6_addr'，我们只要导入 #include <netinet/in.h> 就好了。

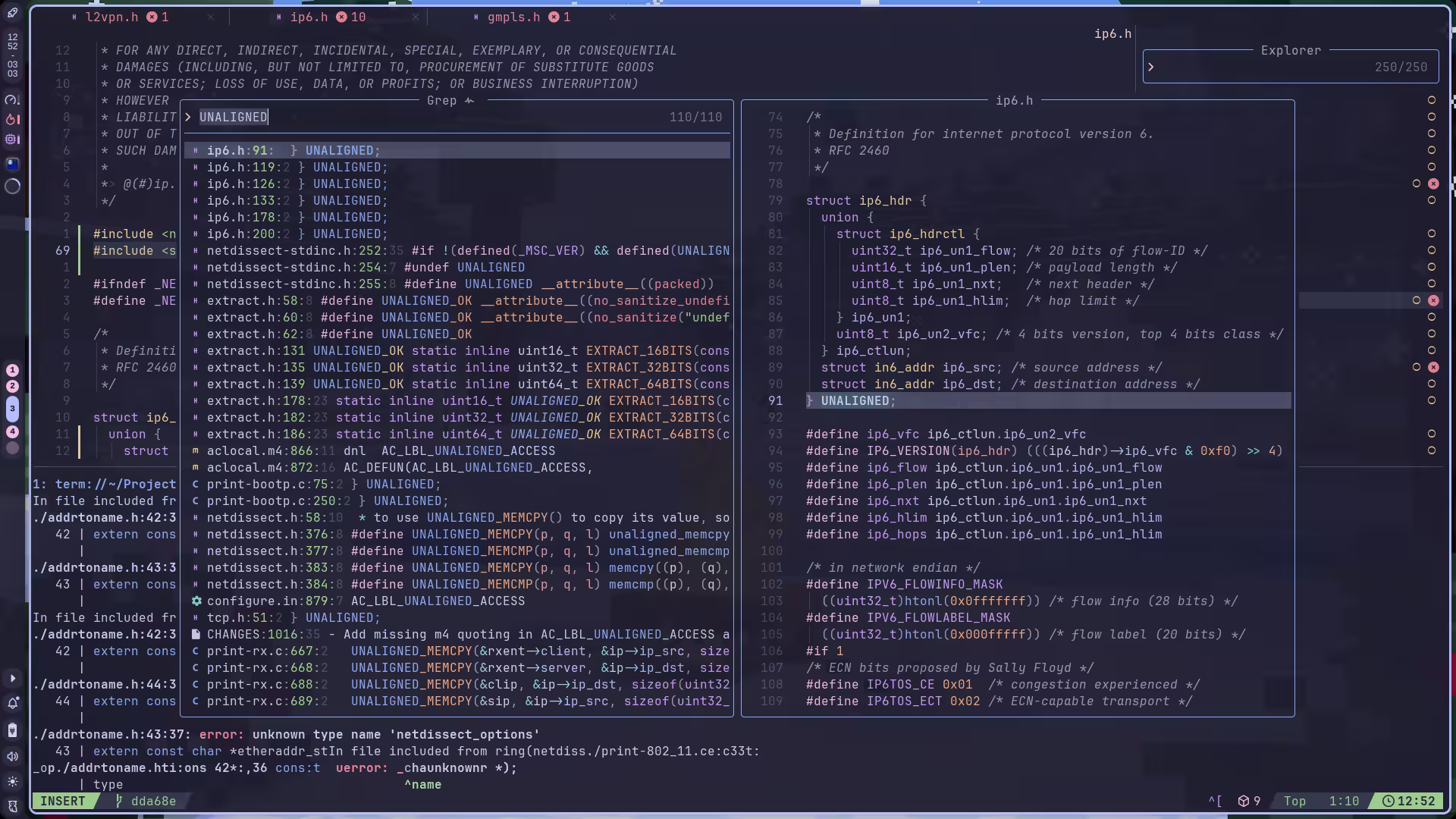

然后是 redefinition of 'UNALIGNED' with a different type: 'struct ip6_ext' vs 'struct ip6_hdr' 这种重定义，先 grep 看看 UNALIGNED 是个啥：

可见它就是一个结构体属性宏，同时默认声明为 #define UNALIGNED __attribute__((packed))，既然是重定义，解决方法也很简单，我们在对应的文件顶部加入如下代码即可：

#ifndef UNALIGNED
#define UNALIGNED __attribute__((packed))
#endif

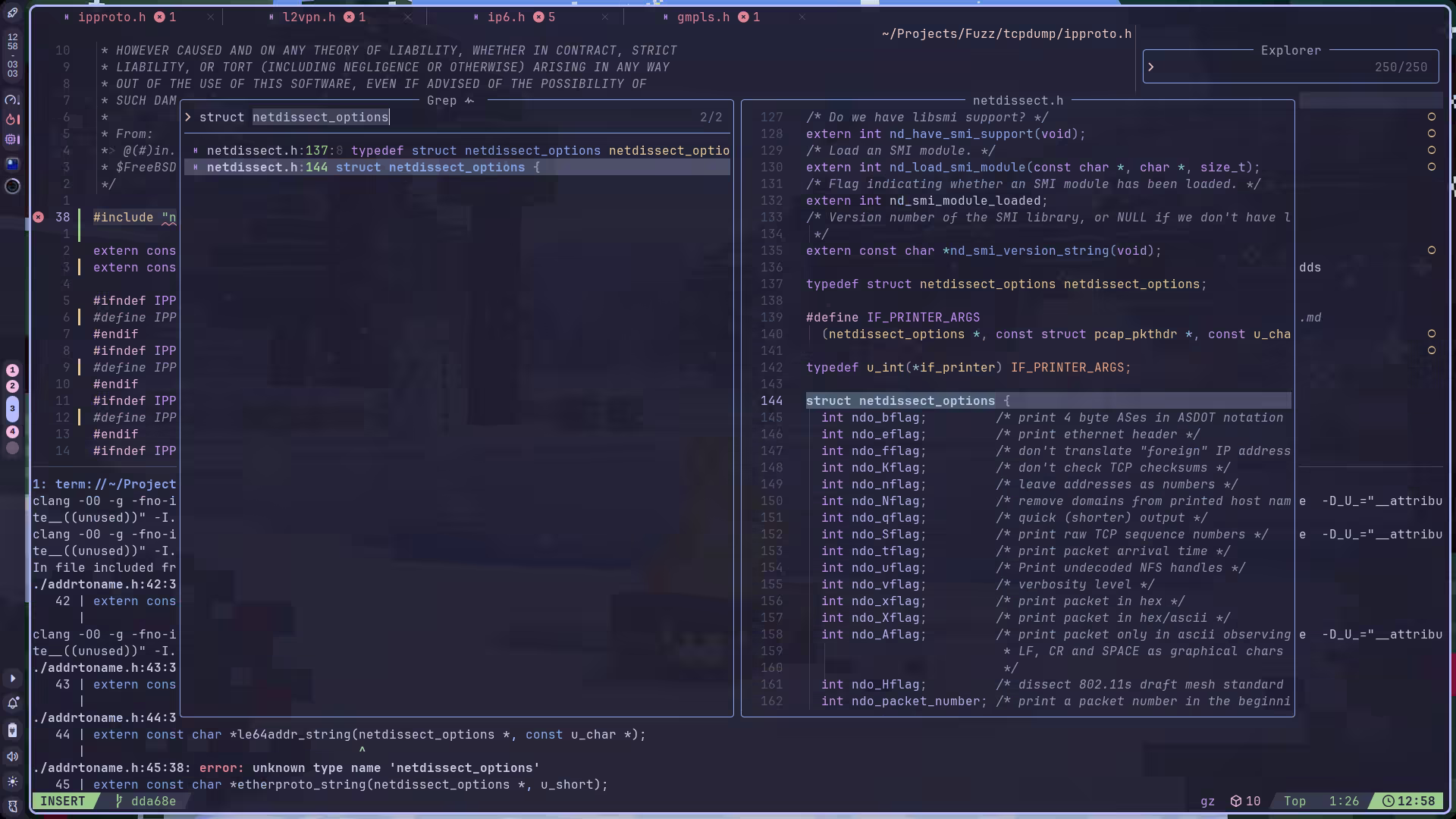

之后 unknown type name 'netdissect_options' 也是一样，找定义它的头文件，然后在缺失的头文件中导入即可，依然是 #include "netdissect.h"。

这样一路 patch 下来，就解决的差不多了，直接编译；

Terminal window
make clean && make -j`nproc` && make install

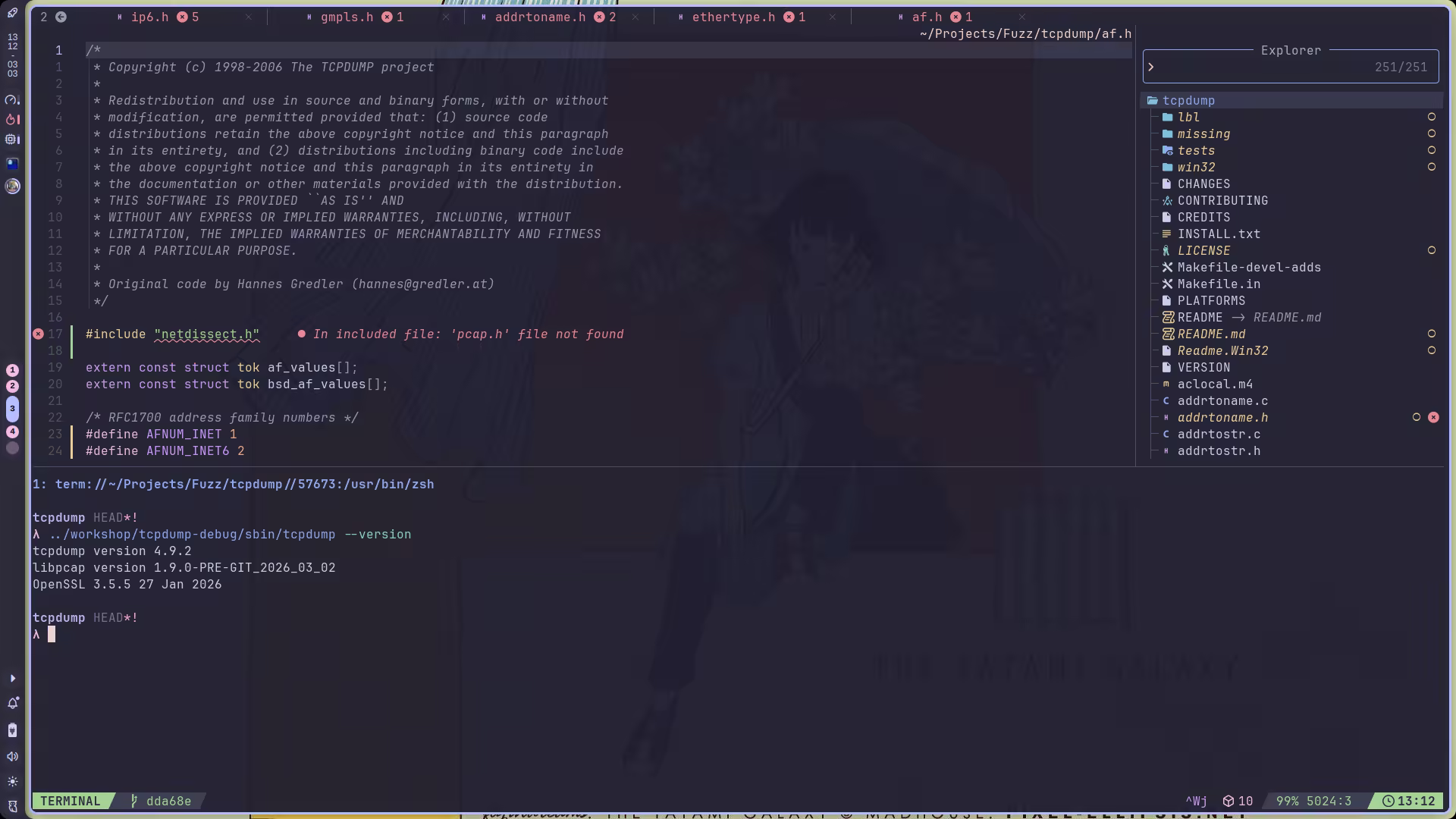

至于这个奇怪的 libpcap 1.9.0，是因为它 VERSION 文件里写的 1.9.0，但 release tag 打的确实是 1.8.1，不重要。

总结：修这种头文件风暴，有的时候就像打地鼠一样，修好一个蹦出来 19 个都是常有的事……边修边骂好吧（

然后编译一份用来 fuzz 的：

Terminal window
make clean
AFL_USE_ASAN=1 \
CC=afl-clang-lto \
CXX=afl-clang-lto++ \
CFLAGS="-Wno-error=implicit-int" \
CXXFLAGS="$CFLAGS" \
LDFLAGS="-L$(realpath ../workshop/libpcap-fuzz/lib)" \
CPPFLAGS="-I$(realpath ../workshop/libpcap-fuzz/include)" \
./configure \
  --prefix="$(realpath ../workshop/tcpdump-fuzz)" \
  --with-system-libpcap
AFL_USE_ASAN=1 make -j`nproc` && AFL_USE_ASAN=1 make install

Samples#

要准备报文样本不容易，也很容易。 不容易在，我们不可能自己去用它抓包弄点报文，也不确定 AI 能不能生成（应该可以），容易在，tcpdump 提供的测试用例里有各种各样的报文：

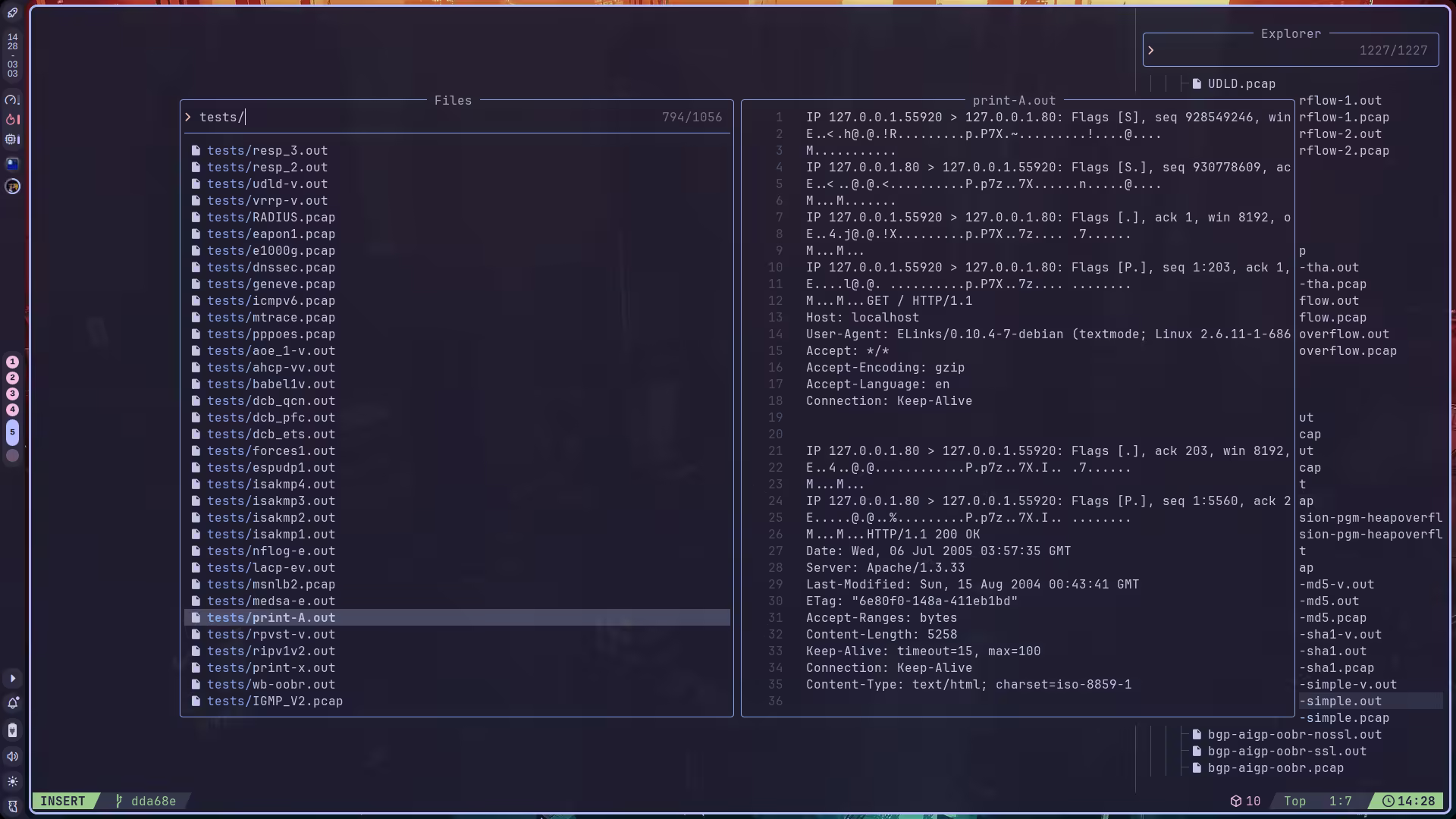

这里我直接用它提供的测试报文作为初始语料库。

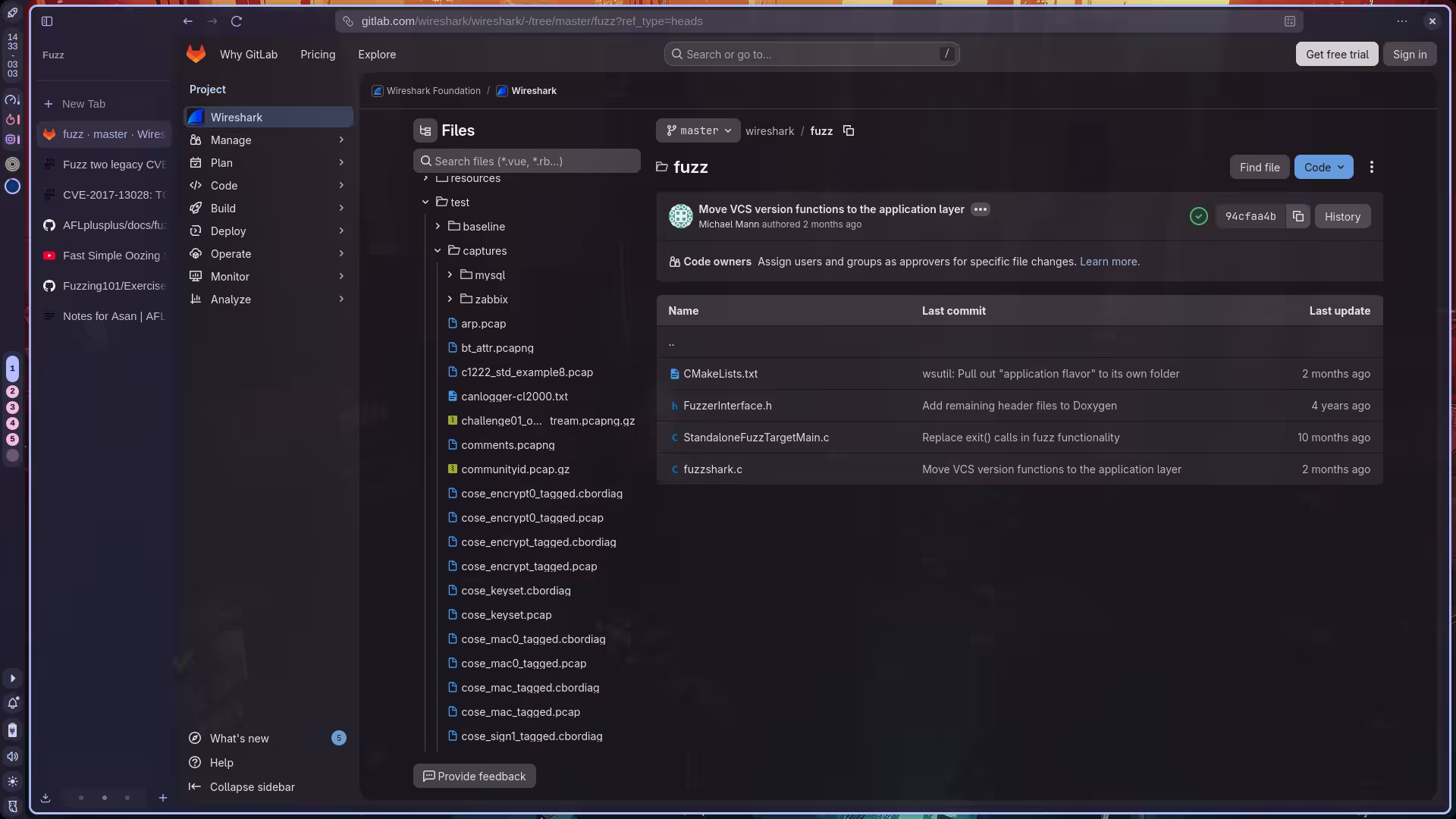

此外，既然都是抓包工具，那大名鼎鼎的 wireshark 是不是也提供了这种测试报文？

确实有，不过由于 tcpdump 的测试报文库已经很丰富了，如果我 fuzz 不出来再去用 wireshark 的。

Fuzzing#

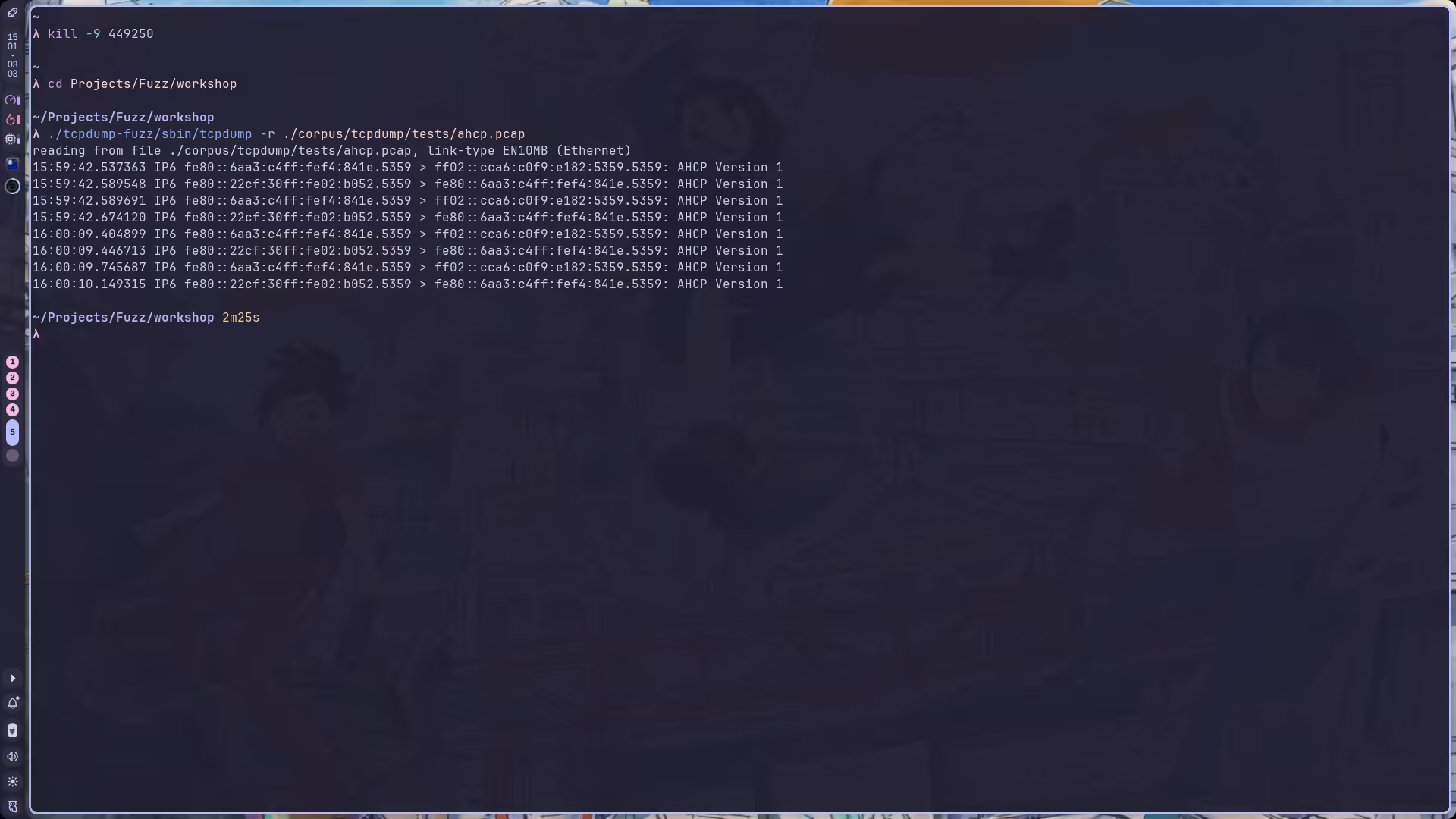

开始之前先确定一下怎么用，随便传一个测试数据包看看：

执行需要很长时间，所以我们 fuzz 的时候需要手动添加 -t 1000+ 将超时时间增加到一秒钟，+ 表示让 afl++ 根据平均时间动态缩放这个 timeout 值，但是始终保持在我们设定的上限之内，AFL_TMPDIR=/dev/shm 是为了保护我们的硬盘寿命，而 -m none 则是因为 ASAN 会占用大量内存，虽然有 OOM 的风险，但是建议开启。当然也有其它解决方案，比如：Notes for using ASAN with afl-fuzz。

Terminal window
ASAN_OPTIONS="detect_leaks=0:abort_on_error=1:symbolize=0" AFL_TMPDIR=/dev/shm afl-fuzz -i corpus -o outs -s 1337 -t 1000+ -m none -- ./tcpdump-fuzz/sbin/tcpdump -vvvvXX -ee -nn -r @@

fuzzer 开始工作，我们也该去打游戏了，让它在后台慢慢跑吧～

结果跑了半天毛都没出，受不了了，直接看官方题解，官方题解用的是 1.8.0，虽然 1.8.1 显然是更接近的版本，不懂啊，不懂，但是不妨碍我试试……也有可能版本号是以 VERSION 文件中定义的为准？或许是这个原因吧，不管了……

把之前的都删了重头来过，这里我只写编译 libpcap 1.8.0 的指令，其它的不变。

configure 后 make 依旧遇到很多报错，这次我不打算禁用 dbus 和 bluetooth 了，手动 patch 一下好了。

查看报错信息，发现都是因为不知道 pcap_t 和 pcap_if_t 导致的，并且 grep 发现它们定义在同一个文件中，那我们在每一个报错的文件头加入 #include "pcap.h" 就行。

Terminal window
CC=clang CXX=clang++ CFLAGS="-O0 -g -fno-inline -fno-builtin -fno-omit-frame-pointer" CXXFLAGS="$CFLAGS" ./configure --enable-shared=no --prefix="$(realpath ../workshop/libpcap-debug)"
make -j`nproc` && make install
make clean


AFL_USE_ASAN=1 CC=afl-clang-lto CXX=afl-clang-lto++ ./configure --enable-shared=no --prefix="$(realpath ../workshop/libpcap-fuzz)"
AFL_USE_ASAN=1 make -j`nproc` && AFL_USE_ASAN=1 make install

编译完 libpcap 后开开心心去编译 tcpdump，本以为会很顺遂，然后一 make：

我还能说什么呢？还是得把 dbus 禁用啊，还得再重新编译一遍 libpcap，我……草……

还能咋办，加上 --disable-dbus 再来一遍呗！/骂骂咧咧

结果呢？结果我发现只关 dbus 不够，还要解决一下 libusb 和 canusb……

Terminal window
AFL_USE_ASAN=1 CC=afl-clang-lto CXX=afl-clang-lto++ ./configure --enable-shared=no --prefix="$(realpath ../workshop/libpcap-fuzz)" --disable-dbus --disable-usb --disable-canusb

现在总算是解决了，让它慢慢跑去吧～祈祷可以跑出点 crashes 来。

难过了，早上起来一看，11 个小时，毛都没出，然后又过了一个早八，依旧无果。非但无果，还又发现了一些新的路径……合着我 fuzz 一晚上一直在探路啊。

后来，我发现了俩个傻逼……

解决方法是除了 configure 的时候需要 AFL_USE_ASAN=1 外，make 的时候也要。

现在这样才算是编译进去了，之前不显示 Compiled with AddressSanitizer/CLang.……

然后继续挂机，看看这次能不能出点货来。

历经两个小时，终于出现 crash 了！

Analysis#

分析之前先把 debug 版本编译出来：

Terminal window
CC=clang \
CXX=clang++ \
CFLAGS="-O0 -g -fno-inline -fno-builtin -fno-omit-frame-pointer \
        -fsanitize=address" \
CXXFLAGS="$CFLAGS" \
./configure \
  --enable-shared=no \
  --prefix="$(realpath ../workshop/libpcap-debug)" \
  --disable-dbus
  --disable-usb \
  --disable-canusb


CC=clang \
CXX=clang++ \
CFLAGS="-O0 -g -fno-inline -fno-builtin -fno-omit-frame-pointer \
        -Wno-error=implicit-int \
        -fsanitize=address" \
CXXFLAGS="$CFLAGS" \
LDFLAGS="-L$(realpath ../workshop/libpcap-debug/lib)" \
CPPFLAGS="-I$(realpath ../workshop/libpcap-debug/include)" \
./configure \
  --prefix="$(realpath ../workshop/tcpdump-debug)" \
  --with-system-libpcap

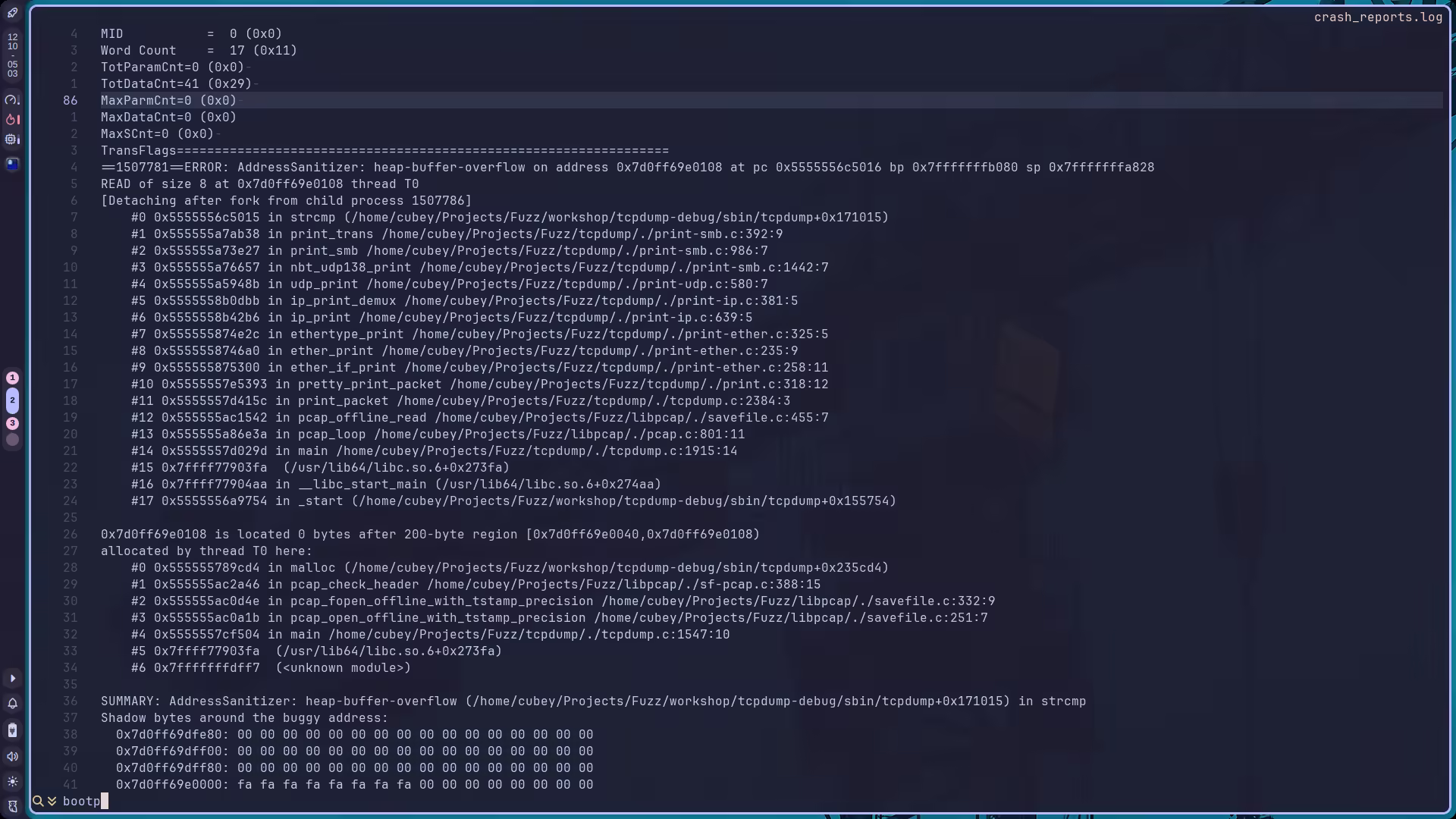

然后看看第一个 crash：

很遗憾，并不是我们要复现的那个 CVE，继续挂机……

又是跑了一晚上加一个早八的时间，一晚上跑出来六百多个重复的 crashes，早上关掉去重后继续跑，跑出来十个：

但是用 gdb 这么一查，并没有我们要复现的那个 CVE 的 crash……

检测脚本如下：

#!/usr/bin/env bash


TARGET="./tcpdump-debug/sbin/tcpdump"
CRASH_DIR="./outs_v3/default/crashes"
OUTPUT_LOG="crash_reports.log"


>"$OUTPUT_LOG"


echo "[+] Analysing crashes in $CRASH_DIR..."


export ASAN_OPTIONS="detect_leaks=0:abort_on_error=1:symbolize=1"


for crash_file in "$CRASH_DIR"/id:*; do
  [ -e "$crash_file" ] || continue


  echo "--------------------------------------------------" >>"$OUTPUT_LOG"
  echo "File: $(basename "$crash_file")" >>"$OUTPUT_LOG"


  gdb --batch --quiet \
    --ex "run" \
    --ex "bt" \
    --ex "quit" \
    --args "$TARGET" -vvvvXX -ee -nn -r "$crash_file" >>"$OUTPUT_LOG" 2>&1


  echo -e "\n" >>"$OUTPUT_LOG"
done


echo "[+] Done! Result in: $OUTPUT_LOG"

有点烦，直接让 AI 再生成几个样本一起加进去：

#!/usr/bin/env python3


import os
import binascii
from scapy.all import *


# 加载扩展协议
load_contrib("bgp")
load_contrib("ospf")


# 创建语料目录
CORPUS_DIR = "corpus"
if not os.path.exists(CORPUS_DIR):
    os.makedirs(CORPUS_DIR)


def save_pcap(name, pkts):
    wrpcap(os.path.join(CORPUS_DIR, f"{name}.pcap"), pkts)


def generate_corpus():
    print("正在生成初始语料...")


    # 1. 基础以太网 + IPv4 + TCP (带有各种标志)
    save_pcap("tcp_flags", [
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, flags="S"),
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, flags="PA"),
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, flags="F"),
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, flags="R"),
    ])


    # 2. UDP + DNS 查询
    save_pcap("dns_query", [
        Ether()/IP(dst="8.8.8.8")/UDP(dport=53)/DNS(rd=1, qd=DNSQR(qname="www.google.com"))
    ])


    # 3. ICMP (Ping, Unreachable)
    save_pcap("icmp", [
        Ether()/IP(dst="1.2.3.4")/ICMP(type=8),  # Echo Request
        Ether()/IP(dst="1.2.3.4")/ICMP(type=3, code=3),  # Port Unreachable
    ])


    # 4. IPv6 基础数据包
    save_pcap("ipv6_base", [
        Ether()/IPv6(dst="2001:4860:4860::8888")/TCP(dport=443),
        Ether()/IPv6(dst="2001:4860:4860::8888")/ICMPv6EchoRequest(),
    ])


    # 5. ARP 请求与应答
    save_pcap("arp", [
        Ether(dst="ff:ff:ff:ff:ff:ff")/ARP(pdst="192.168.1.1"),
        Ether()/ARP(op=2, psrc="192.168.1.1", hwsrc="00:11:22:33:44:55")
    ])


    # 6. HTTP 请求 (简单应用层负载)
    http_payload = "GET / HTTP/1.1\r\nHost: example.com\r\n\r\n"
    save_pcap("http_get", [
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, flags="PA")/Raw(load=http_payload)
    ])


    # 7. 带有选项的 IP/TCP (测试解析器对选项的处理)
    save_pcap("options", [
        Ether()/IP(dst="1.2.3.4", options=[IPOption(b'\x83\x03\x10')])/TCP(dport=80),
        Ether()/IP(dst="1.2.3.4")/TCP(dport=80, options=[('MSS', 1460), ('NOP', None), ('WScale', 7)])
    ])


    # 8. 分片包 (Fragmentation)
    payload = "A" * 100
    pkts = fragment(IP(dst="1.2.3.4")/UDP(dport=123)/payload, fragsize=40)
    save_pcap("fragments", pkts)


    # 9. BOOTP & DHCP (丰富样本)
    # 9.1 基础 BOOTP 请求与应答
    save_pcap("bootp_base", [
        Ether(dst="ff:ff:ff:ff:ff:ff")/IP(src="0.0.0.0", dst="255.255.255.255")/UDP(sport=68, dport=67)/BOOTP(op=1, chaddr="00:11:22:33:44:55"),
        Ether(src="00:11:22:33:44:55")/IP(src="192.168.1.1", dst="192.168.1.100")/UDP(sport=67, dport=68)/BOOTP(op=2, yiaddr="192.168.1.100", siaddr="192.168.1.1", chaddr="00:11:22:33:44:55")
    ])


    # 9.2 DHCP 完整交互 (Discover, Offer, Request, Ack)
    chaddr = "00:de:ad:be:ef:00"
    transaction_id = 0x12345678
    save_pcap("dhcp_full_flow", [
        # Discover
        Ether(dst="ff:ff:ff:ff:ff:ff")/IP(src="0.0.0.0", dst="255.255.255.255")/UDP(sport=68, dport=67)/BOOTP(xid=transaction_id, chaddr=chaddr)/DHCP(options=[("message-type", "discover"), "end"]),
        # Offer
        Ether(dst=chaddr)/IP(src="192.168.1.1", dst="192.168.1.100")/UDP(sport=67, dport=68)/BOOTP(op=2, xid=transaction_id, yiaddr="192.168.1.100", siaddr="192.168.1.1", chaddr=chaddr)/DHCP(options=[("message-type", "offer"), ("server_id", "192.168.1.1"), ("lease_time", 86400), "end"]),
        # Request
        Ether(dst="ff:ff:ff:ff:ff:ff")/IP(src="0.0.0.0", dst="255.255.255.255")/UDP(sport=68, dport=67)/BOOTP(xid=transaction_id, chaddr=chaddr)/DHCP(options=[("message-type", "request"), ("requested_addr", "192.168.1.100"), ("server_id", "192.168.1.1"), "end"]),
        # Ack
        Ether(dst=chaddr)/IP(src="192.168.1.1", dst="192.168.1.100")/UDP(sport=67, dport=68)/BOOTP(op=2, xid=transaction_id, yiaddr="192.168.1.100", siaddr="192.168.1.1", chaddr=chaddr)/DHCP(options=[("message-type", "ack"), ("server_id", "192.168.1.1"), ("lease_time", 86400), "end"])
    ])


    # 9.3 带有复杂选项的 DHCP (测试解析器健壮性)
    save_pcap("dhcp_options", [
        Ether()/IP(src="0.0.0.0", dst="255.255.255.255")/UDP(sport=68, dport=67)/BOOTP(chaddr=chaddr)/DHCP(options=[
            ("message-type", "discover"),
            ("hostname", "fuzz-target-node"),
            ("param_req_list", [1, 3, 6, 12, 15, 28, 42]),
            ("vendor_class_id", b"MSFT 5.0"),
            ("client_id", b"\x01" + binascii.unhexlify(chaddr.replace(':',''))),
            "end"
        ])
    ])


    # 10. BGP (历史上漏洞极多)
    # 模拟一个 BGP Keepalive 和 Open 消息
    save_pcap("bgp", [
        Ether()/IP(dst="1.1.1.1")/TCP(sport=179, dport=179)/BGPHeader(type=4), # Keepalive
        Ether()/IP(dst="1.1.1.1")/TCP(sport=179, dport=179)/BGPHeader(type=1)/BGPOpen(my_as=65000, hold_time=180) # Open
    ])


    # 11. SNMP (复杂编码，易出洞)
    save_pcap("snmp", [
        Ether()/IP(dst="1.2.3.4")/UDP(sport=161, dport=161)/SNMP(community="public", PDU=SNMPget(varbindlist=[SNMPvarbind(oid=ASN1_OID("1.3.6.1.2.1.1.1.0"))]))
    ])


    # 12. OSPF (路由协议解析器很复杂)
    save_pcap("ospf", [
        Ether()/IP(dst="224.0.0.5")/OSPF_Hdr(type=1)/OSPF_Hello(router="1.1.1.1", mask="255.255.255.0")
    ])


    # 13. 畸形数据包 (Fuzz 核心：故意破坏长度字段)
    # 构造一个 IP 长度字段远大于实际数据的包
    malformed_ip = IP(len=100, dst="1.2.3.4")/TCP(dport=80)
    save_pcap("malformed_len", [Ether()/malformed_ip])


    # 14. 802.1Q VLAN 嵌套
    save_pcap("vlan", [
        Ether()/Dot1Q(vlan=10)/Dot1Q(vlan=20)/IP()/TCP()
    ])


    print(f"语料生成完成，保存在 {CORPUS_DIR} 目录下。")


if __name__ == "__main__":
    generate_corpus()

并且我加入 AFL_LLVM_CMPLOG=1 编译了 CMPLOG 的版本，然后使用下面的指令重新 fuzz 。此外，这次用两个线程，我就不信这次还跑不出来/mad

Terminal window
mkdir -p /dev/shm/asan
mkdir -p /dev/shm/asan_cmplog


AFL_TMPDIR=/dev/shm/asan \
afl-fuzz -i clean_seeds_v4 \
         -o outs_v4 \
         -s 1337 \
         -m none \
         -M asan \
         -- ./tcpdump-fuzz/sbin/tcpdump -vvvvXX -ee -nn -r @@


AFL_TMPDIR=/dev/shm/asan_cmplog \
afl-fuzz -i clean_seeds_v4 \
         -o outs_v4 \
         -m none \
         -c ./tcpdump-fuzz-cmplog/sbin/tcpdump \
         -S asan_cmplog \
         -- ./tcpdump-fuzz-cmplog/sbin/tcpdump -vvvvXX -ee -nn -r @@

传下去，我放弃了。

哥们 fuzz 了三天出了一堆别的 CVE，就是没有能和 CVE-2017-13028 对上的……反正这个 chall 主要是教我们使用 ASAN 的，我们已经学会了，那就到此为止吧！

btw ASAN 的 backtrace 还是很帅的（
